概述

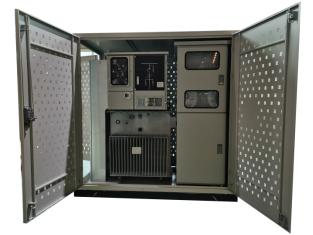

户外紧凑型智能变电站是我公司自主研发的一款新型产品，产品适用于三相交流50Hz、 电压12kV 供电系统，分别由高压柜、变压器及低压柜组成，构造一体化模块化的产品设计。户外紧凑型智能变电站的高压带电部件如负荷开关、一次母线等均密封在充有SF6气体的不锈钢箱体中，进出线用环氧树脂浇注件密封，所有高压带电部分、控制设备安装在柜内，可以用于比较恶劣的户外场所。整套设备可柱上安装或落地安装，具有安装简单，运行安全可靠，维护方便的特点。

基本参数

n 额定电压：12kV

n 额定电流：315/400/500/630kVA

产品特点

n 紧凑小巧，外形尺寸仅2.05×1.3×2.3m，占地面积减少30%+

n 智能化：实现变压器状态及整个配电台区各个节点的状态监测

◼  本地可视化：无需操作可直接了解台区运行数据；

◼  标准化设计，组合方式灵活，自动化程度高；

◼  替代传统铁路箱变采用的自闭和贯通双回路供电、双变压器、两组高低压回路方式；

◼  一次安装，终身免维护；

◼  临时用电可转为永久用电；

符合标准

n GB/T 17467-2010        《高压/低压预装式变电站》

n GB 1094.11-2007        《变压器第11部分：干式变压器》

n GB 4208-2008           《外壳防护等级 (IP 码)》

n GB 3906-2006          《3.6kV～40.5kV 交流金属封闭开关设备和控制设备》

n GB 7251.1-2013        《低压成套开关设备和控制设备第1部分：总则》

n GB 11022-2011          《高压开关设备和控制设备标准的共用技术要求》

使用条件

n 环境温度： -35℃～+60℃；

n 海拔高度：≤2000m；

n 地震烈度：≤8度；

n 湿度：最大相对湿度≤90%；

n 污秽等级：IV级；

n 风速：≤35m/s
